采控单元(型号:VTK-A)

来源:"威奇电气产品分类:V-Think一体化智能监控终端系列浏览量:3916

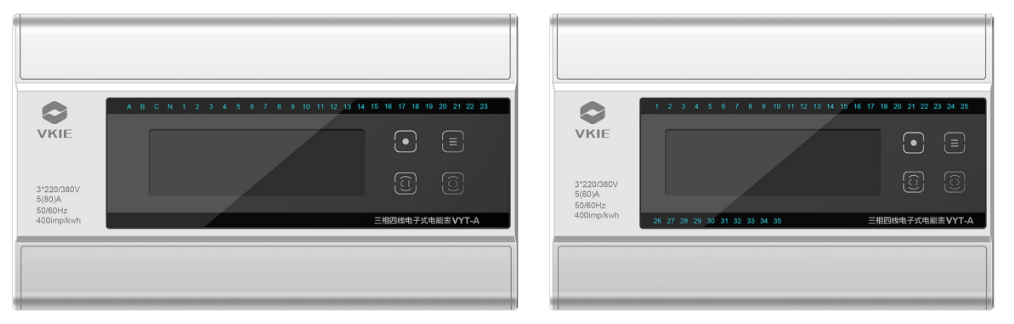

产品图


概述

本产品是一款集配电监测与电机控制于一体的智慧型控制器,包含采集单元及控制单元两大块,可按功能需求可组合扩展,替换传统多功能表、DDC、PLC等常规监控模块。

在全面实现保护、测量、控制一体化的同时,可与变频器、软启动器、KBO等元件组成一体化智能配电箱/柜、一体化智能控制箱/柜智能管控。

应用范围:配电箱、风机控制箱、水泵控制箱等各类配电、控制类箱/柜。




产品亮点:1.集配电、计量、电气安全、控制、通信、节能等功能于一体,具有多种运行工艺,实现水泵,风机等设备回路的保护,控制,测量,通讯功能,降低了投资成本。

2、设计,安装,使用简单可靠,无繁杂的一次接线和二次接线,安装维护简单方便,提升近10倍工作效率。

3、通过深度融合云平台、大数据、人工智能、区块链等新技术,从而使空调舒适度与节能效果达到最佳效果,帮助提升楼宇设备节能18~25%。运行维护效率比传统方式更有优势。



产品专利:发明专利、实用新型专利各一个

§1  采控单元(型号:VTK-A

直接式:低于63A 使用直接式采集

外接式:高于63A使用外接互感器采样

1)功能:

                                    功能                                         型号

VTK-A

显示方式

无显示

LCD液晶屏

基本功能

单相/三相电流

单相/三相电压

电网频率

功率(有功功率、无功功率、功率因素)

电能(有功电能、无功电能)

功能特性

峰谷电计量

剩余电流监测

温度采集4路

开关路输入2路

开关路输出2路

通讯接口RS485,Modbus-RTU

2)参数:

精度等级

电压、电流0.5级,剩余电流1级

工作电源

AC220V   DC24V

功耗

≤1W(待机),≤2.5W(满载)

额定电流

互感式:AC 5A

静电放电抗干扰度

GB/T 17626.2-2018  三级

电快速瞬变脉冲群抗扰度等级

GB/T 17626.4-2018  四级

外形尺寸(长*宽*高)

150*88*69mm

安装方式

35mm导轨

工作温度

-20℃~70℃

相对湿度

≤95%(无凝露)
